环图元

环图元仅供使用在极坐标中，通常用来绘制饼图。在这里，我们将来了解一下环图元的使用及各类绘图属性。

环图元及其数据属性

我们通过下面的跳马成绩饼图初步了解环图元的基本使用：

	A
1	=canvas()
2	=demo.query("select * from GYMSCORE where Event = 'Vault'")
3	=A1.plot("BackGround")
4	=A1.plot("EnumAxis","name":"x","location":3,"polarX":0.55, "allowLabels":false)
5	=A1.plot("NumericAxis","name":"y","location":4,"allowLabels":false)
6	=A1.plot("Sector","axis1":"x","data1":A2.(NAME),"axis2":"y", "data2":A2.(SCORE),"text":A2.(NAME))
7	=A1.draw@p(400,300)

A1中建立画布。A2中获取绘图数据如下：

A3中绘制背景，A4中绘制枚举轴作为极轴x，A5中绘制数值轴作为角轴y。特别的，横轴和纵轴的Allow Labels属性均设为了false，不绘制极坐标的刻度，以防止其干扰饼图。

A6中用环图元绘制饼图，这是我们在这里主要研究的图元。

先来查看A7中的绘制结果：

环图元在绘制饼图时，每一部分都会根据数据绘制一个扇形，这相当于内径为0的环形。绘图时使用的角轴是数值轴，根据各个运动员成绩的大小，各块扇形的圆心角也不同，所有扇形会累积拼成一个圆形。因此，饼图实际上类似于柱图元 中绘制过的堆积柱图。与柱图类似，每个扇形只需要一个数值点，在绘图时会自动累积计算。A6中环图元的数据属性如下：

在这里，设定的逻辑坐标A2.(NAME) 和A2.(SCORE) 均为序列。与绘制柱图时不同，在绘制饼图时，作为极轴的枚举轴在单系列饼图中，只按照枚举值为1的情况解析，只绘制1个饼图。

环图元的外观属性

从前面绘制的图形中可以看到，环图元绘制的结果是有填充的扇形。因此，环图元的外观属性包括填充颜色，边框线粗线色等。默认情况下，环图元的填充自动完成，并绘制有光泽效果。现在，修改A6中代码为=A1.plot("Sector","borderWeight":1,"borderColor":-16724839,"fillColor":[["ChartColor",0,true,-52429,-13057,0],["ChartColor",0,true,-10066177,-3355393,0],["ChartColor",0,true,-13369345,-1,0]],"text":A2.(NAME),"axis1":"x","data1":A2.(NAME),"axis2":"y","data2":A2.(SCORE))，设置环图元的外观属性如下：

修改边框为1像素的绿线，并设置了扇形的填充颜色序列，绘图效果如下：

可以看到，饼图的绘制发生了改变。设定填充颜色时，默认时的光泽效果不再出现，而填充色的渐进效果会在整个区域中统一设置，以防止图形的填充颜色不协调。



另外，饼图中的标注与其它图形不同，标注文字由每个扇形中心用线引出，因此在绘图属性中，除了标注文字的属性外，还可以设定文字引导线的外观。继续修改A6中环图元的绘图属性如下：

绘图结果如下：

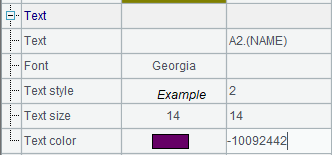

再来看标注文字属性，在上面的画法中，已经设定了标注文字为运动员姓名。下面继续修改A6中环图元的绘图属性：

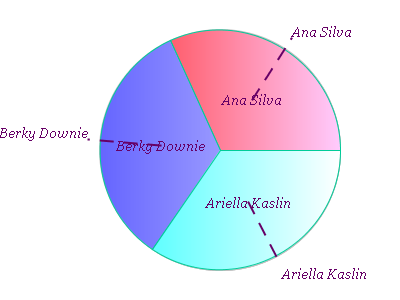

在这里，修改了环图元的标注文字的字体、字型、字号和字色，修改后绘图结果如下：

可以发现，环图元的标注文字属性，同时包括饼图上的文字，以及用引导线引出的文字。

多系列饼图

类似累积柱图，饼图中也可以使用多个系列的数据，但是需要注意的是，和累积柱图不同，在多系列饼图中，每个系列的累积结果都是一个整圆或整圆环，因此实际上多系列饼图绘制的是多系列的占比图。如下面的体操各单项成绩占比扇图，为了便于查看数据，画法中A7绘制了图例：

	A
1	=canvas()
2	=demo.query("select * from GYMSCORE order by NAME,EVENT")
3	=A1.plot("BackGround")
4	=A1.plot("EnumAxis","name":"x","location":3,"polarX":0.55,"polarY": 0.4,"allowLabels":false)
5	=A1.plot("NumericAxis","name":"y","location":4,"allowLabels":false)
6	=A1.plot("Sector","axis1":"x","data1":A2.(NAME+","+EVENT),"axis2": "y","data2":A2.(SCORE))
7	=A1.plot("Legend","legendText":A2.id(EVENT),"columns":2,"x":0.2,"y":0.8)
8	=A1.draw@p(400,400)

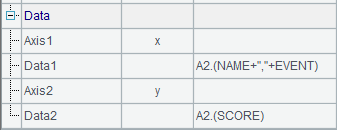

在这里，仍然用枚举轴做极轴x，数值轴做角轴y。A6中环图元的数据属性如下，注意其中的Data1，由分类数据“项目”和系列数据“姓名”共同组成：

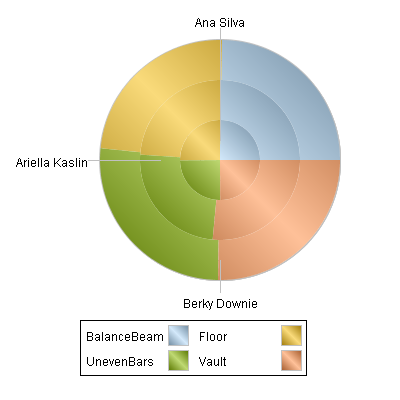

A8的绘图结果如下：

可见，在多系列饼图中，极轴上的数据需要同时包括分类数据与系列数据。绘制时每个分类的数据会绘制为一个圆形或者一个环形。另外，此时用引导线拉出的标注将改为不同的分类。

默认情况下，环图元会绘制出占比饼图，此时在图中只能读出各位运动员分项目的占比情况。如果修改A6中环图元绘制时的堆积方式属性，如下：

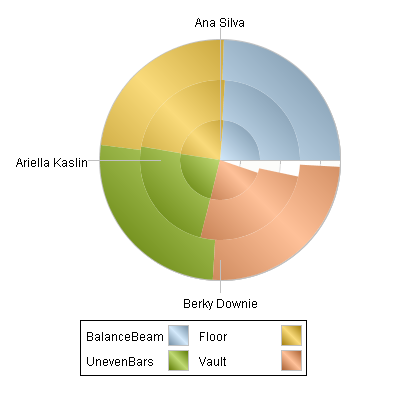

这里将Stock type属性由默认的Percent stacked改为了Stacked，这样在绘制时每个分类的数据会按照统计值累积，绘制结果如下：

可以看到，按统计值累积时，各运动员的图形将按分数累积绘制，绘制的结果也不再是整圆或整圆环。在这种情况下，与普通的堆积柱图类似，也可以从图中看出各运动员总分的比较情况。
