基本统计图

阅读(33347) 标签: 常用统计图,

基本统计图包括:柱形图,三维柱形图,三维簇状柱形图,堆积柱形图,三维堆积柱形图,饼型图,三维饼形图,折线图,曲线图,三维折线图,区域图,三维区域图,条形图,三维簇状条形图,堆积条形图,三维堆积条形图,散列图。

现在以三维饼形图与分组报表的结合柱形统计图与交叉报表的结合跟随扩展的统计图三种场景为例做简单讲解,其他统计图使用类似,只需要在统计图类型下拉框中切换统计图类型即可。

三维饼形图,与分组报表的结合

如下图所示,通过与饼形图相结合,了解分组报表中每个地区的公司个数占公司总个数的百分比:

用设计器打开报表2.1.3.rpx,在该报表最下方增加统计图, 利用分组汇总的数据来生成。

第一步:右键追加数据行,在报表下端追加一行,并将这一行的高度适当调高。

第二步:A4的单元格右键,选择【统计图】,弹出统计图属性定义界面:



图类型及数据”标签页:定义统计图的类型及数据信息。

我们现在要统计每个地区的公司个数占公司总个数的百分比。因为要对每个地区来分类,所以将地区作为分类轴,分类轴栏中点击【添加】,定义分类轴 =A2;每个地区中要体现该地区的公司个数占比,所以将地区中公司个数作为系列值,系列栏中点击【添加】,定义系列名称为“公司数”,定义系列值=C3。画三维饼形图。



切换到“图形特性”标签页,设置图形特性属性。



切换到“显示外观”标签页,设置图形的显示外观。



切换到“其他特性”标签页,设置图形的其他特性。

第三步:预览报表

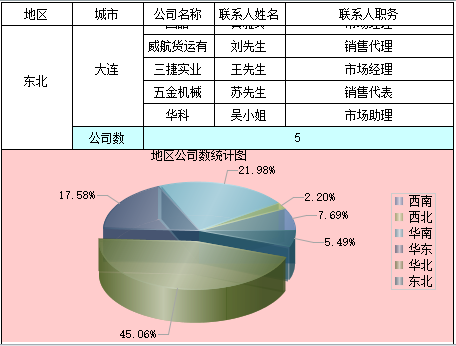

此报表保存为5.1.1.rpx,预览效果如下图所示:



分类轴

分类轴相当于横轴。

一个统计图一般只有一个分类轴定义,但有些统计图会有多个分类轴定义,此时点击一个分类轴时,下面的“系列”组框中显示的就是与它对应的系列定义。

统计图分类轴的定义可以是单元格也可以是常数。

该属性在统计图类型为除时序状态图、甘特图、里程碑图以外的类型时有效。



系列

用来画统计图的一类数据叫一个系列,一个分类轴可以对应多个系列,系列由系列名称和系列值组成。例如用学生数学、语文、英语成绩来画统计图,那么每门学科就分别为一个系列。

系列名称的值可以是单元格也可以是常数。

系列值用来定义本系列的数据来源,其填写方法和分类轴定义相似,可以是单元格也可以是常数。

该属性在统计图类型为除时序状态图、甘特图、里程碑图以外的类型时有效。

注意:统计图定义里,所有表达式等于号开头。



统计图标题

统计图的文本标题,一般显示在图形的上方。我们这里设置为:地区公司数统计图。



全图背景色

设置全图区的背景色。我们这里设置为-3342337所代表的颜色。

注意:excel里仅仅支持256色,而润乾报表支持任意的颜色,因此某些颜色导出excel时可能会没有对应色,此时系统会找个最接近的颜色来代替。

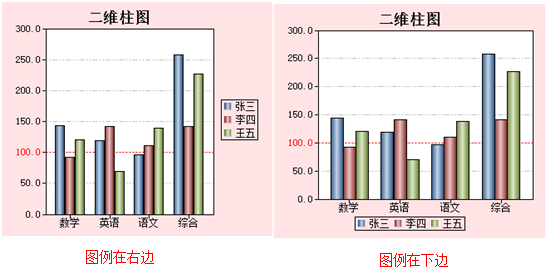

图例位置

设置图例在统计图中的位置,有上边/下边/左边/右边/无共五个选项。我们这里设置图例的位置为:右边。



统计图配色方案

选择统计图颜色的配色方案,用户可直接使用报表提供的配色方案,也可以通过“工具”->“统计图配色方案” 修改已有的或自定义新的配色方案。我们这里使用color2配色方案。



左边距/右边距/上边距/下边距

用来设置统计图在全图区的位置。



饼图旋转

设置饼图纵轴占横轴的长度百分比。我们这里采用默认值50



饼图厚度

设置饼型图的高度占半径的百分比。我们这里采用默认值70

设置完统计图的属性后,点击【确定】按钮即可。



注:更多统计图属性设置请参考《用户参考》统计图章节

柱形统计图,与交叉报表的结合

如下图所示,通过与柱形图结合,统计不同学历下各个等级的人数:

用设计器打开报表2.2.3.rpx,在该报表最下方增加统计图, 利用分组汇总的数据来生成。

第一步:选中第5行右键,追加数据行。

第二步:选中A6B6C6D6合并单元格,并将这一行的高度适当调高。

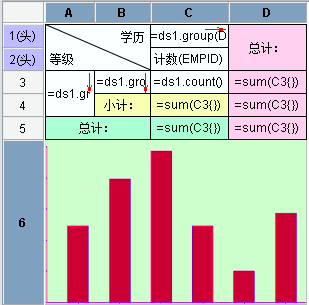

第三步:A6单元格右键,选择【统计图】,弹出统计图属性定义界面。



在“图类型及数据”标签页:设置统计图的类型和数据信息。

我们要统计不同学历下各个等级的人数,所以将学历作为分类,在分类轴栏中点击【添加】按钮,定义分类轴=C1;将等级作为系列,各个等级下的人数作为系列值,在系列栏中点击【添加】按钮,定义系列名称 =A3,系列值 =A4。画柱形图。

注:该统计图为多系列统计图



切换到“图形特性”标签页,设置图形特性属性。



切换到“显示外观”标签页,设置图形的显示外观。

点击【确定】按钮,完成统计图属性的编辑。

第四步:预览报表

此报表保存为5.1.2.rpx,预览效果如下图所示:

跟随扩展的统计图

下图所示的报表是一个跟随单元格扩展的统计图,在报表内设计统计图, 最后看扩展出来每一组都有一个统计图的效果。

在设计器打开报表2.2.2.rpx,该报表交叉区域增加统计图, 最后看扩展出来每一组都有一个统计图的效果。

第一步:在报表下端追加一行。

第二步:选中A3A4单元格,合并单元格。

第三步:C4单元格右键,选择统计图,如下图所示做相应设置:

第四步:隐藏B列和第3行。

选中B列和第3行,在右侧属性栏的显示项中将可视属性的打勾去掉,选中隐藏行(列)。这样预览时该行(列)就不会显示了。注意此操作是将行(列)设为不可见,而不是删除,统计图或其它单元格可以引用隐藏行(列)上的值。

第五步:预览报表

此报表保存为5.1.3.rpx,预览效果如下图所示:
