高级元数据设计

通过语义层小节的学习，相信已经对元数据文件的制作有了初步了解，其实，元数据中除了可以做一些常规的设置外，还可以做一些高级设置，比如智能识别外键、分表等，本节将主要针对这些高级元数据设计做进一步介绍。

智能识别外键

有些表间存在着逻辑上的外键关系，但是程序员设计数据库的时候并没有实际定义，因此，从数据库读入物理表结构的时候，会缺少这些外键定义。

智能识别外键的功能，就是根据选中的主表（维表），智能地查找其它表中是否有字段数据类型、长度、值和选中主表的主键完全一致，且数据符合外键规范，没有定义外键的情况，如果有则列出来，用户根据实际情况进行选择确认，一旦被确认的，会自动加到外键定义中。

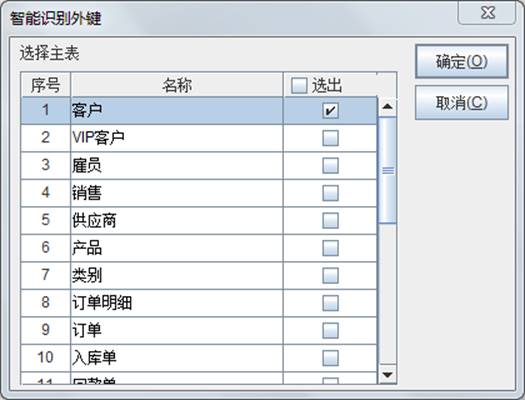

在连接数据源后，在菜单中可以选择执行智能识别外键：

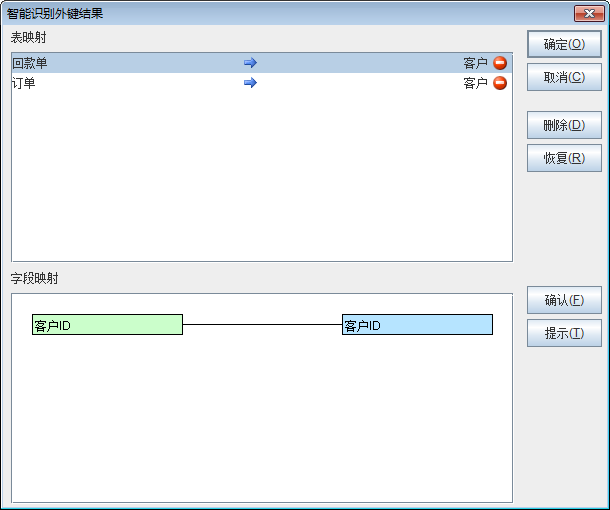

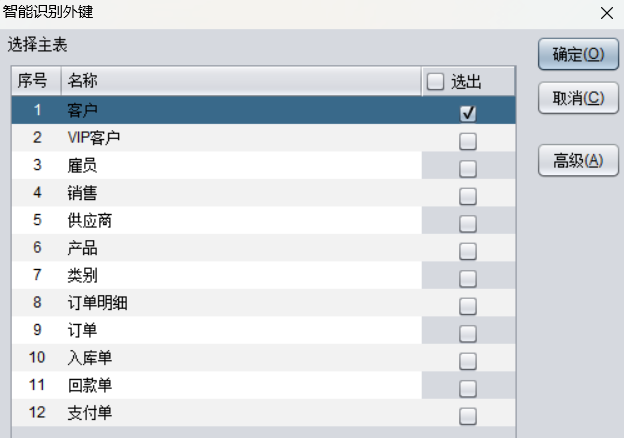

在窗口中选择主表，点击【确定】后，系统会智能匹配所选表的结构及数据，从系统中选择出和所选表相匹配，且未设定外键的对象出来。

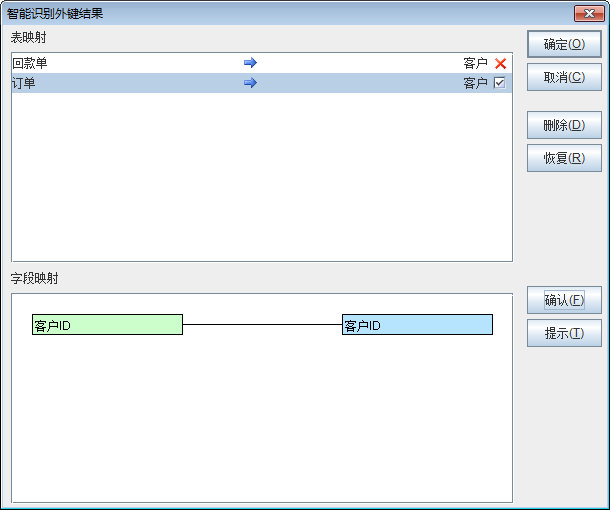

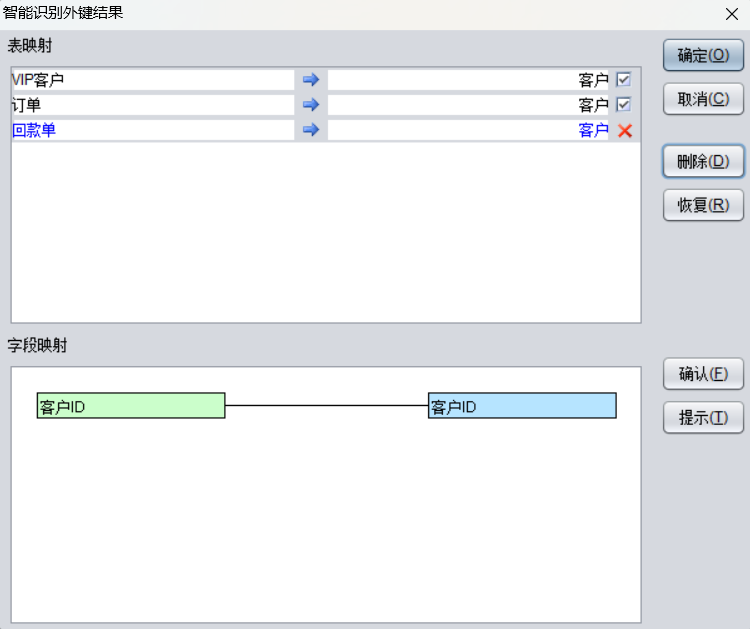

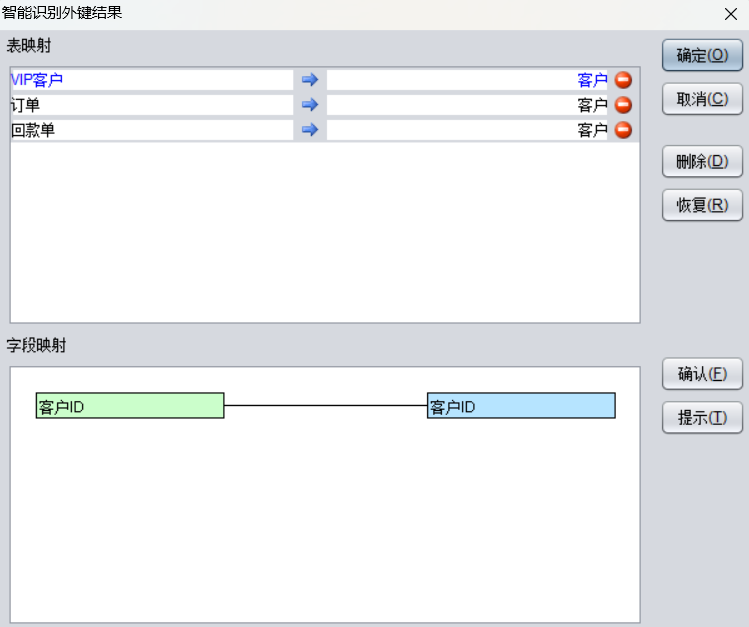

对系统自动识别出来的关系，可以进行人工审查，并进行干预和调整，以便最大限度的保证模型的正确性。点击【确认】可以确认使用一条映射，点击【删除】则不使用，调整后如下：

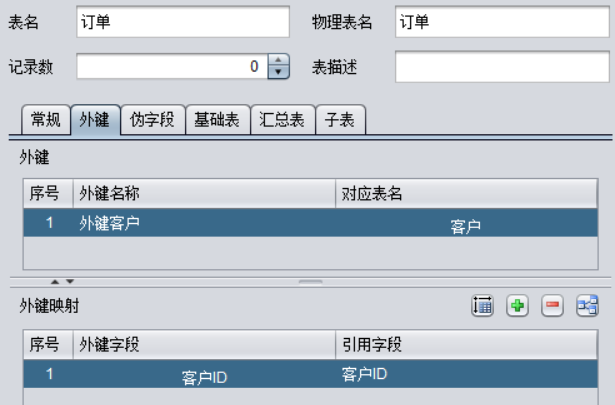

点击【确定】后，模型中会自动生成外键关系

知识点：

1) 对于设计规范的数据库，可直接使用导出的模型结构，建模工作量可以忽略不计。

2) 外键字段与引用表的主键字段，应该具有相同的数据类型以及数据宽度、数据精度等，这样才可以智能识别，否则只能手工指定。



层函数

通过使用层函数，可灵活定义多维度的层次结构，如时间维度的 “年、年月、日”，地理维度的 “国家、省、市” 等，使用户能够在不同粒度上分析数据。这类层次结构在元数据编辑设计器中只需一次定义，即可在多处复用，极大提升了数据分析的灵活性。

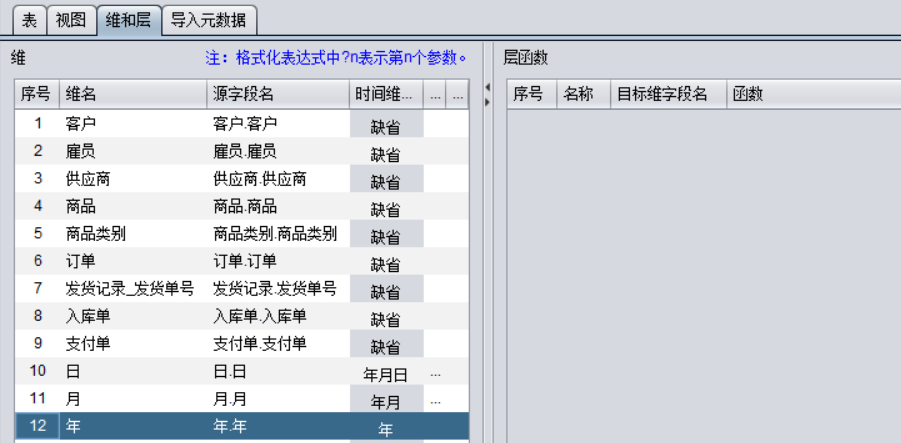

在元数据定义中，当表间的外键关系设定之后，系统会根据外键设定中产生的维信息，自动生成维的相关定义。然后可以在元数据的维和层页面里，定义这几个维度间的计算关系。



当表中函数的参数为某个维度，且返回的维度与原维度不同时，该函数称为层函数。通过定义维的各个层次关系，使用户能够在不同的粒度上观察数据。

对于层次结构的定义，通常有几个维度就定义几张表（或假表）。例如，地理维度可拆分为 “地区表、省表、城市表” 三张表，分别对应 “地区、省、市” 三个层级。业务表中的字段需与对应层级的表建立关联，比如：若业务表存储 “市” 级数据，字段需关联 “市表”；若存储 “地区” 级数据，字段需关联 “地区表”。

以demo.lmd中的省、大区、市表为例，表结构及数据内容如下：

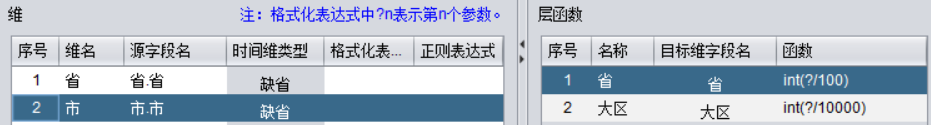

使用以上三个表定义层次：

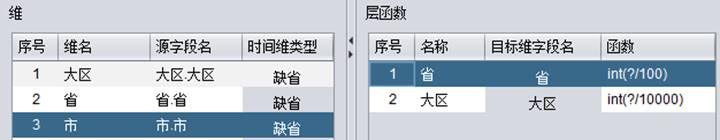

市:

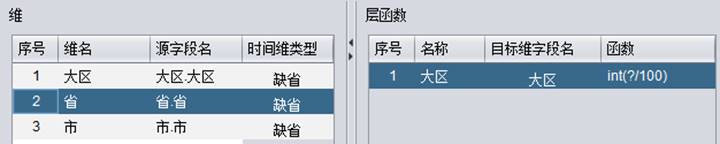

省:

大区:

说明：

1)层函数表达式可以使用DQL提供的标准函数，在层间计算式中用?表示源字段表。比如以下设置表示“大区”维大区字段的值可以由“省”维的省字段通过表达式?/100计算而来：

定义好层结构后，就可以在DQL中直接使用定义中的任何结构，比如：

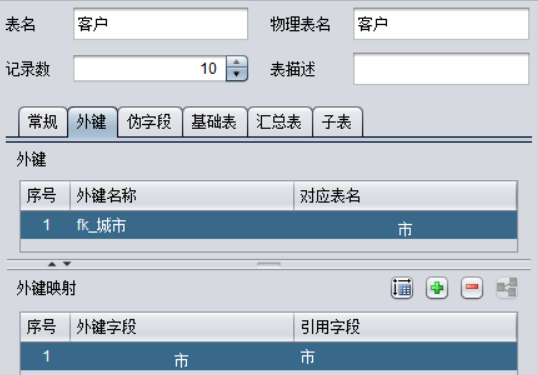

在客户表“市”是个数值型字段，在客户表的外键定义中，我们将客户表的字段“市”与市表的字段“市”建立外键关系，如下图：

这样，我们就可以在DQL中获得市的省、地区等信息了，如市#省，得到市的省，市#大区就得到了市的地区：

DQL: SELECT 客户,客户名称,联系人姓名,联系人职务,市,市#省 省,市#大区 大区 FROM 客户



DQL: SELECT count(客户) 客户数量 ON 大区 FROM 客户 BY 市#大区



DQL: SELECT count(客户) 客户数量 ON 省 FROM 客户 BY 市#省



假表

假表是一种虚拟的单字段无记录表，可以视为普通表来使用，主要用于在无实体表的场景下定义维度层次，如时间维度通常没有实体表，此时就可以通过假表实现。

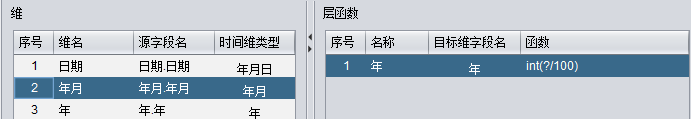

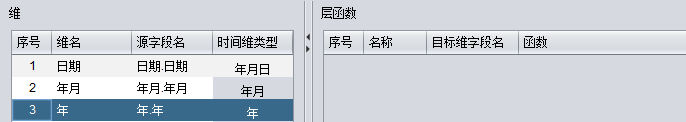

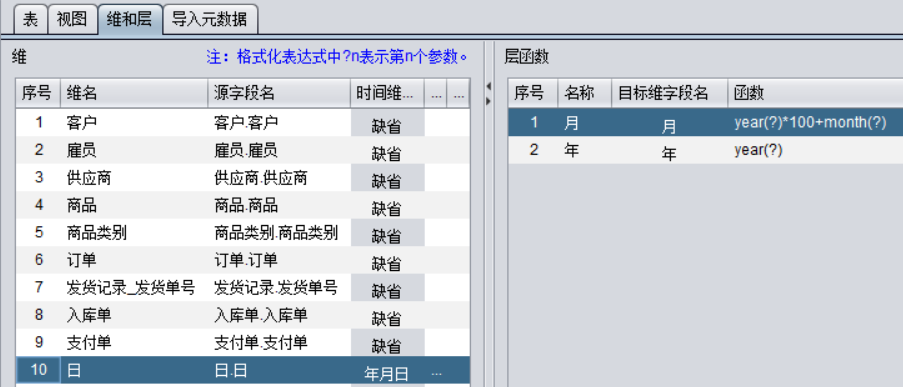

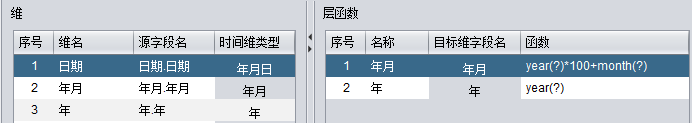

以demo.lmd中通过日、月、年三张假表定义的日期层次为例：





说明：

1)  系统已为日期维度预定义常用层函数：

year	年
season	季
month	月
day	日
week	星期几，1表示星期天
yseason	带有年的季
ymonth	带有年的月

2) 层间计算式也可以理解为从细向粗计算。比如“日”维，只能从日算出年，不能从年算出日。

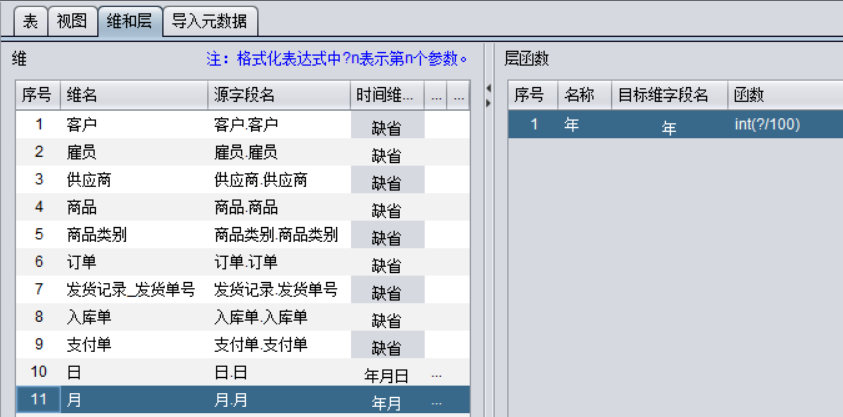

3) 目标维可分别通过多个源维进行换算。比如“年”维，可能是从日聚集到年，也可能从年月聚集到年，因此，对于“年”维，就要定义两个层间计算式，分别从“日”表的日期和“月”表的年月计算而来。

接下来可以在DQL中直接使用定义定义好的日期层函数，如下例：

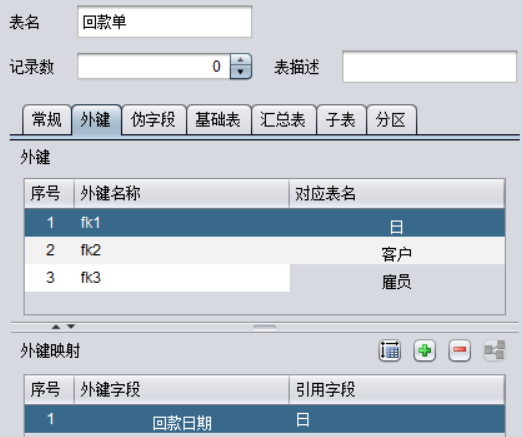

回款单表中回款日期是个日期类型，在回款单表的外键定义中，我们将“回款单”表的字段回款日期与“日”表的字段日建立外键关系，如下图：

这样，我们就可以在DQL中获得回款日期的年、月等信息了，如回款日期#年，得到回款日期的年份，回款日期#月就得到了回款日期的年月

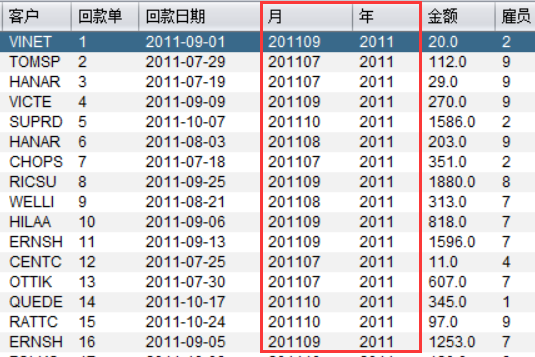

DQL: SELECT 客户,回款单,回款日期,回款日期#月 月,回款日期#年 年,金额,雇员 FROM 回款单



DQL: SELECT 回款单.sum(金额) 总金额 ON 年 FROM 回款单 by 回款日期#年



DQL: SELECT 回款单.sum(金额) 总金额 ON 月 FROM 回款单 by 回款日期#月



维名

在讲外键的时候，我们说到，表的外键必将指向一个维。因此，只要为某些字段定义了外键，DQL就会自动把外键最终指向的表.关键字段作为维存储在维定义里，一般情况不需要单独去定义。

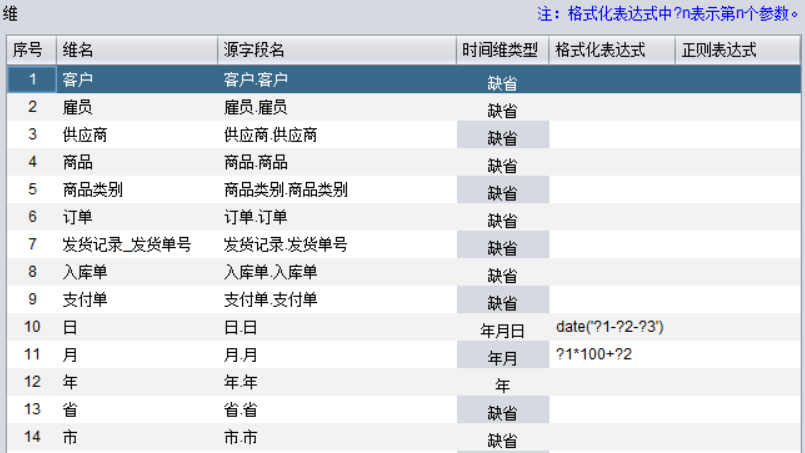

但是，表.关键字段这么长的名称作为维名很不方便，写DQL的时候显得太长，所以，可以在维定义里修改维名，使之更短更容易记忆。

格式化表达式：用于日期维，可以把字符串按照表达式转换成维值，其中用?1、?2...引用子串参数。表达式支持DQL提供的标准函数，返回结果需是字段对应的类型。汉语查询时，可将字符串转换成该维度的值。

正则表达式：用于将字符串识别成常数。如果字符串和正则表达式匹配，则会将字符串当成常量。汉语查询时，可将匹配成功的字符串当成该维度的值。



如DQL：

-  SELECT 客户ID.客户名称,回款单.SUM(金额)

-  ON 客户.客户ID

-  FROM 回款单BY 客户ID

如上图定义了维名后，就可以写成

-  SELECT 客户ID.客户名称,回款单.SUM(金额)

-  ON 客户

-  FROM 回款单BY 客户ID

基础表与汇总表

很多业务系统的数据量巨大，直接从基础业务表进行查询汇总会非常慢，因此数据库里往往存在一些已经造好的历史汇总表。

对于用户来说，当他进行查询时需要知道有哪些历史汇总表存在的难度比较大，尤其是当存在多级汇总表的时候，要能够恰当选择其中一个汇总表难度更大了。

因此如果某张表是历史汇总表，那么可以在这张表上定义基础表属性，定义其从哪一张基础表汇总而来。当用户的DQL基于基础表进行分组汇总时，DQL元数据层会智能寻找汇总表，看哪个汇总表和DQL的汇总级别最接近，然后智能地把DQL解析成从这个汇总表查出。汇总表和基础表是相对的概念，表A是表B的基础表，则表B是表A的汇总表；在定义了基础表属性后，这个历史汇总表会自动加入其基础表的汇总表中。

举例来说，有一个基于日期的基础表，数据库中存在按月汇总、按年汇总的两张汇总表。当用户的查询DQL是聚合到季这一层时，系统会自动从月汇总表里查出；当聚合到年时，会自动从年汇总表里查出。

汇总表和基础表之间是多对多的关系。

举例：

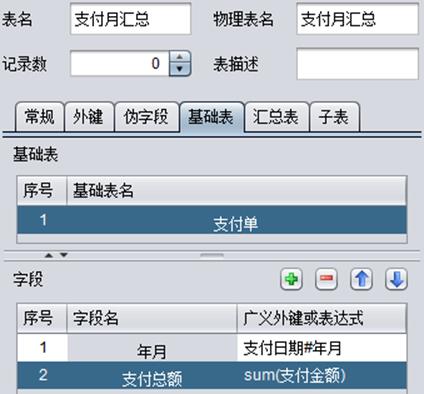

现有支付单，支付月汇总两张表。支付月汇总表数据是从“支付单”表汇总而来，那么可以定义如下：

上图中的字段名是“支付月汇总”表的字段名，广义外键或表达式是指基于基础表的计算表达式，可以把上述定义理解为这样的DQL：

-  SELECT

-   支付单.SUM(支付金额) 支付总额

-   ON 年月

-  FROM

-  支付单

-  BY 支付日期#年月

此时，如果需要基于支付单，进行年汇总，即下面的DQL：

-  SELECT

-    支付单.SUM(支付金额) 支付总额

-    ON 年

-  FROM

-    支付单

-  BY 支付日期#年

DQL元数据层会自动从已有的支付月汇总的数据中进一步汇总，即执行以下SQL：SELECT INT(T1_1_1.年月/100) 年,SUM(T1_1_1.支付总额) 支付总额 FROM 支付供应商月汇总 T1_1_1 GROUP BY INT(T1_1_1.年月/100)，通过对基础表的设定，可以充分利用事先汇总完成的数据，以提高效率。



知识点：

1) 定义基础表功能，可以简化业务视图，降低用户对业务系统的学习难度，用户只需要记住基础表即可，不需要记忆汇总表。

2) 在定义基础表功能时，其中的字段名，必须包括主表的所有关键字段，如上图中的年月为支付月汇总主键，必须定义广义外键或表达式。计算字段可以全写，或只写一个。

3) 在上述定义中，我们定义年月的广义外键或表达式为支付日期#年月，如果层函数或者假表中出现错误或异常，也会导致系统不能自动找到汇总表。

4) 当基础表中有多个汇总表可用时，会通过对表中记录数的设置选择记录数少的使用，记录数相同或都为空时取第一个符合条件的汇总表。

子表

在元数据中，当A表中有多个主键时，对部分主键字段添加外键后，在外键对应的主表中会自动将A表做为子表列出。子表外键必须关联主表主键字段。

部分主键字段构成外键指向的表是主表；单字段主键的层函数的维表是主表；主表的主表是主表；同维表的主表是主表；主表的同维表是主表。

例如：

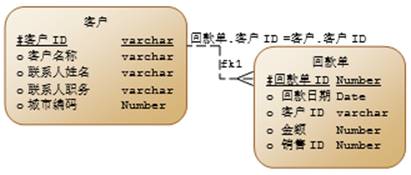

客户ID为客户表中的主键字段，回款单中客户ID和回款单ID为主键字段，回款单的客户ID外键指向客户表的客户ID。

回款单中外键设置如下：

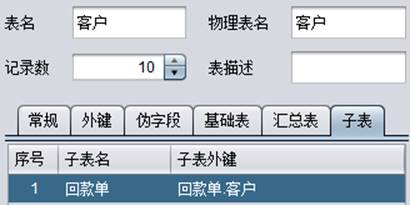

在客户表中会自动添加子表回款单，子表外键为对应主表主键的外键字段，如下：

分表

在数据库中，有时，数据会分开存储在多个数据结构完全相同的表中，如分年度存储的销售数据、分部门存储的员工资料、分地区存储的客户信息等等。在数据查询与分析时，往往需要将这些表中的数据联合起来，比如查询历年销售数据、查询所有部门的员工资料或者查询全部客户信息等，此时，可以通过在DQL元数据文件中，设定分表。

建立分表，可以直接点击【增加分表】按钮执行，也可以在菜单栏中选择编辑 - 增加分表，或者使用快捷键Ctrl+B：

选择后，可以选择组成分表的各个物理表来源：

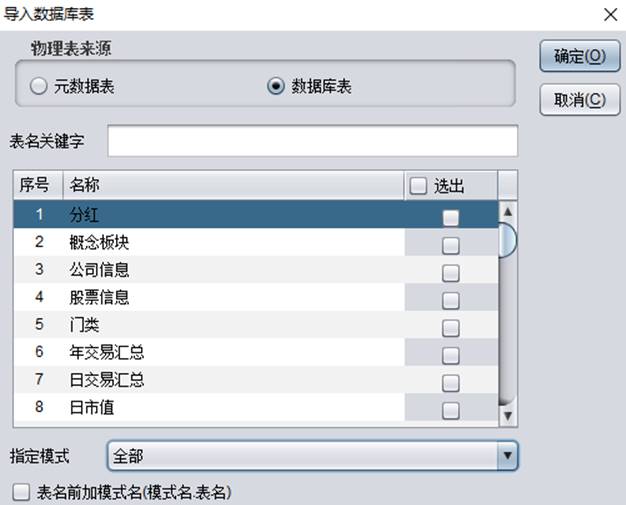

物理表可以在当前数据源的数据库表中选择，也可以在元数据表中选择，选择的物理表必须具有相同的数据结构：

选定分表的数据表来源后，可以为分表命名，字段定义会自动生成：

与元数据中的普通表定义不同，分表中还需定义分区属性，根据指定的分段字段，设定分表中的分段列表。分段字段需是维字段，而且，分表中的各个分区表的分段字段的值需要是严格单调的，这样才可以根据分段字段的设定，在查询时，合理将分表拆分。设定分段列表时，每个物理表作为一个分区，由小到大设定段界，设定段界的值将包含在分区内，如下面的设置：

图中的设定，相当于设定分区订单2011 中，分段字段订单编号<=10554；最后的一个分区订单2012 的段界可以为空白，此时最后一个分区无上限。

在查询时，分表的使用和元数据中其它表的DQL语法相同，比如：

SELECT * FROM订单总表

DQL元数据层会自动将分表中的各个物理表联合访问，相当于执行：

SELECT T1_1.订单编号 订单ID FROM (SELECT * from 订单2011 UNION ALL SELECT * from 订单2012) T1_1

那么，分表中，分区的设定有什么意义呢？在执行有条件的查询时，有时候查询的数据并非来源于分表中所有的物理表，此时如果筛选条件是分段字段，在DQL元数据文件中就可以根据分段列表中的段界设定，寻找到数据来源于哪个或者哪些物理表，从数据查询时只访问相关的数据库。

如：SELECT * FROM 订单总表 WHERE 订单编号<10250

DQL会解析为：SELECT T1_1.订单ID 订单ID FROM (SELECT * from 订单2011) T1_1 WHERE T1_1.订单ID<10250

如：SELECT * FROM 订单总表 WHERE 订单ID in (10620,10630,10640)

DQL会解析为：SELECT T1_1.订单编号 订单ID FROM (SELECT * from 订单2012) T1_1 WHERE T1_1.订单ID IN (10620,10630,10640)
