多层分析

从上图可以看到数据库中有订单、客户、城市三张表，订单与客户使用客户ID做关联，客户与城市表使用城市编码做关联。通过这样的表关系，可以很容易的统计不同城市中客户的订单信息，但如果业务人员想要按年月日层级来观察不同时期的客户签单情况。该如何实现呢？

步骤一：

本例以产品自带的dqldemo数据源为例，打开DQL元数据层设计器，点击菜单服务 - 启动示例数据库，系统 - 控制台会输出“数据库已启动”信息，表示dqldemo数据源所需连接的HSQL数据库已启动。



步骤二：

打开DQL元数据层设计器，在菜单栏中通过系统 - 数据源或者点击，连接数据源：

步骤三：

新建元数据文件，将数据库中订单表、客户表、城市表导入元数据中。

在工具栏中点击【导入数据库表】：

在弹出窗口中选择“订单表”、“客户表”、“城市表”，点击【确定】。

导入数据表的元数据文件，为订单表、客户表、城市表设置主键：

步骤四：

点击，添加年、月、日三个假表（假表的详细介绍可参见：高级元数据设计 - 假表层函数）。

步骤五：

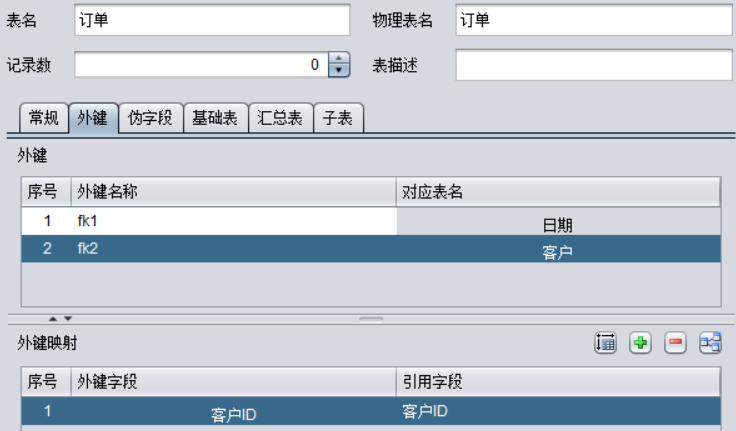

为订单表中的签单日期和客户ID添加外键。

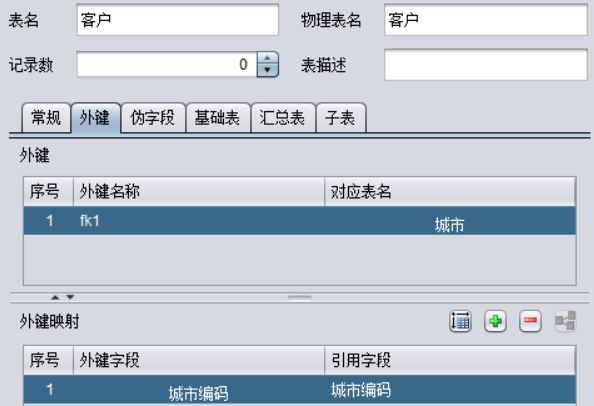

为客户表中的城市编码添加外键。

制作好的元数据文件保存为后缀为lmd的文件。

步骤六：

定义字典文件：

打开前一步做好的元数据文件，系统菜单下选择【生成字典】，一个字典文件就自动生成了。

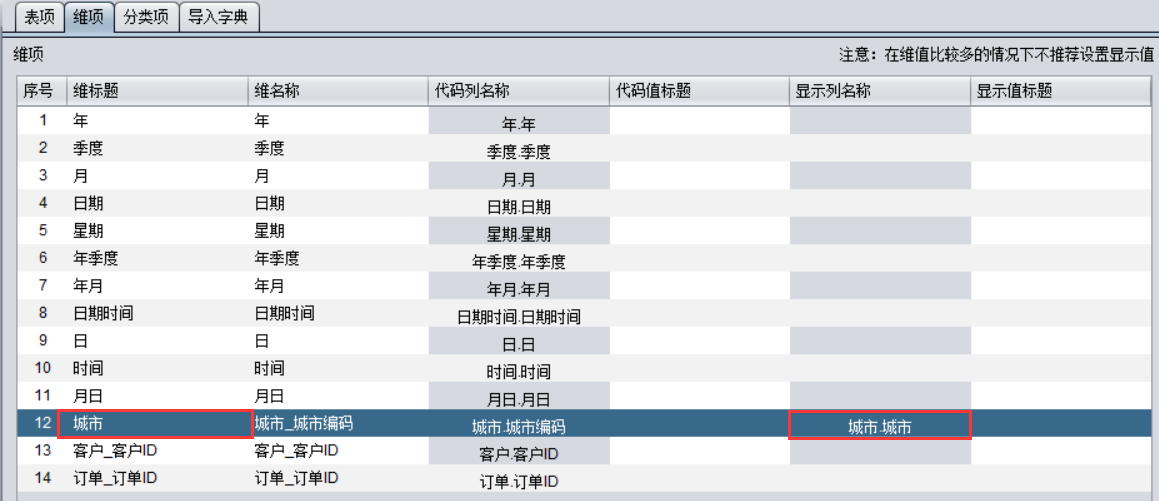

在字典文件里设置城市维的显示列名称为城市表的城市名称：

制作好的字典文件保存为后缀为dct的文件。

更多关于语义层中元数据和字典文件的细节可参考语义层小节。

步骤七：

通过服务 - 发布并浏览 DQL 分组分析菜单打开发布对话框，选择前面制作好的元数据文件，将元数据文件发布到URL指定的报表DQL Server服务中，发布前需保证要使用的报表DQL Server服务为启动状态（报表DQL Server服务的启动可参考启动报表DQL Server服务小节）：

关于报表DQL Server独立部署的详解可参见报表DQL服务器部署集成小节。

点击【发布】按钮，后台程序会自动启动内置的 TOMCAT服务，并打开分组分析页面：

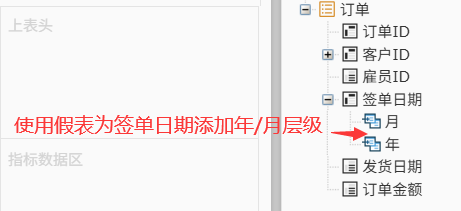

我们将“年”、“月”拖拽到左表头，“城市编码”拖拽到上表头，中间数据区对订单金额求和、客户名称计数，这样一来，按年月层级来观察不同时期的客户签单情况就展示出来了。
