点图元

我们在坐标轴 中，介绍了集算器中使用的各类坐标轴。在定义了坐标轴后，就可以在它们构建的坐标系中绘制所需图元了。在这里，我们将从最简单的点图元开始，了解如何在指定的位置绘制图形。

点图元及其数据属性

点形图是最基本的图元之一，仅由一个逻辑坐标点即可定位；当逻辑坐标使用序列时，可以绘制多个点。

下面的画法绘制的是部分城市人口的散点图：

	A
1	=canvas()
2	=demo.query("select NAME,POPULATION from STATES where STATEID<6")
3	=A1.plot("BackGround")
4	=A1.plot("EnumAxis","name":"x","allowRegions":false)
5	=A1.plot("NumericAxis","name":"y","location":2,"autoCalcValueRange" :false,"maxValue":5.0E7,"format":"#,###.##","transform":1,"scale":1000.0)
6	=A1.plot("Dot","axis1":"x","data1":A2.(NAME),"axis2":"y","data2": A2.(POPULATION))
7	=A1.draw@p(450,250)

A1中建立画布，A2中取出绘图数据如下：

A3中绘制白色背景，A4中绘制枚举轴x作为横轴，A5中绘制数值轴y作为纵轴。

A6中绘制点图元，这也是我们在这里关注的图元。

A7中绘图结果如下：

可以看到，在默认情况下，绘制的点为自动设定颜色的圆点。下面我们以这个画法为例，了解点形图的各种绘图属性，并初步认识常见图元的一些共有属性。



图元的数据属性，就是绘制图元的位置坐标。对于点形图，只需要一个坐标点，即一组坐标，即可确定位置。在设定常用图元的数据坐标时，需要选定两个逻辑坐标轴，并分别设定逻辑坐标的属性值或者表达式。选择的两个逻辑坐标轴没有顺序要求，但需要相互匹配，如横轴匹配纵轴，或者极轴匹配角轴。

在这里，设定的逻辑坐标A2.(NAME) 和A2.(POPULATION) 均为序列，表明有多组逻辑坐标，此时将绘制多个点。

点图元的外观属性

在绘制点形图时，可以设定点的形状、颜色、边线等属性，如，修改前面的画法，编辑A6中的绘图属性，设置点形图的外观属性如下：

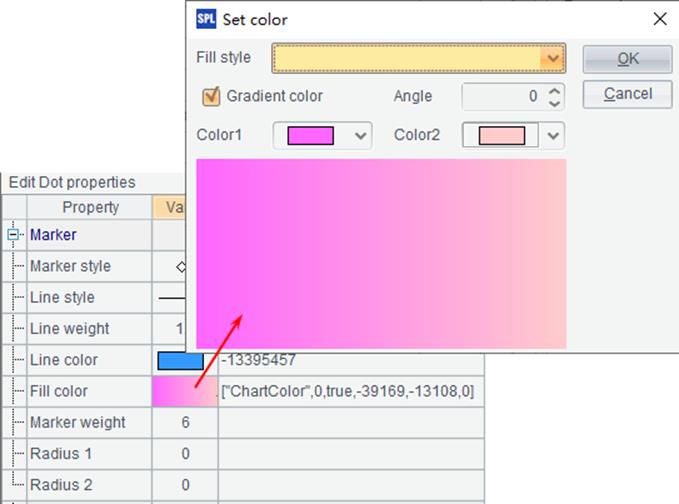

设定Marker style为菱形，Line color改为浅蓝色，Marker weight增大为6个像素，并将点的Fill color改为渐进的粉红色。修改设定后，绘图如下：

从图中可以看到，点的外观按照设定发生了改变。使用Marker weight属性可以设定绘制的点半径的像素数。如果需要点的尺寸与逻辑值对应，那么可以设定Radius 1和Radius 2属性，它们分别对应数据属性中设定的逻辑轴Axis 1和Axis 2，将由设定的逻辑值分别计算出点的宽度和高度。

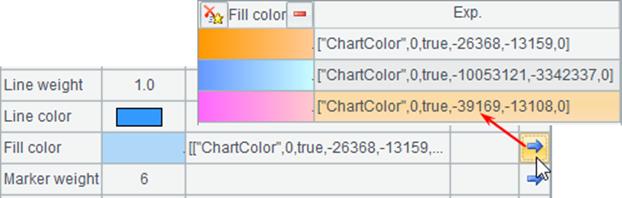

当需要使每个点的外观各不相同时，需要将绘图参数设为序列。如继续修改A6中的绘图属性，修改点的颜色属性如下：

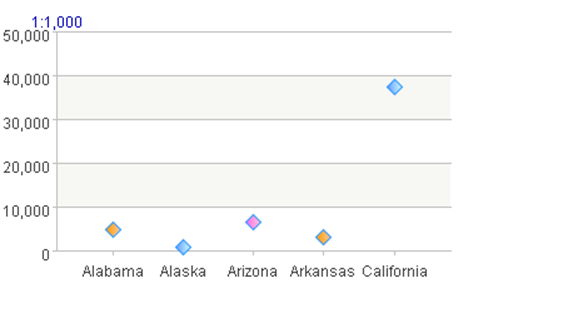

此时A7中的绘图结果如下：

当使用序列属性时，如果属性序列的长度较小，在绘图时将循环使用。

点图元的文字标注

在绘制点形图时，有时需要在点旁用文字作出标注，此时可以在点形图的属性编辑中编辑文字相关属性，例如修改上一小节中的统计图，设定点形图的文字属性如下：

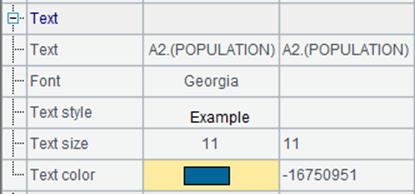

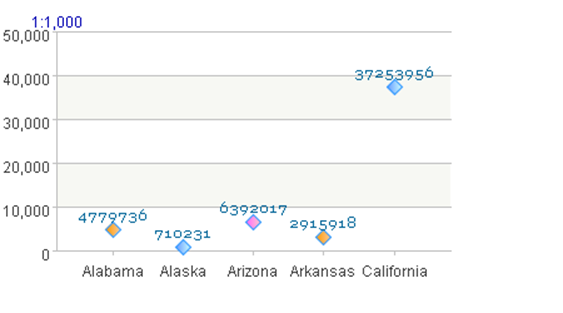

设定Text为人口数，并选择了Text font，设定了Text size和Text color，绘图如下：

标注文字将按设定的外观，在坐标点的上方显示。

图元的一些共有属性

常用图元有一些共有的属性，如是否可见、透明度等等，我们通过点形图的绘制初步了解这些属性，继续编辑A6中的绘图属性，修改散点图的画法：

修改图元的透明度Transparency为0.5，并勾选Shadow，绘图结果如下：

可以看到，Transparency的修改使绘制的点变淡透明，Shadow设定后可在图形右下产生淡淡的阴影效果。此外，如果将可视设为false，图元将隐藏不绘制；Allow text overlapping和集算器图形之轴图元中提到过的轴标签的允许重叠属性类似，如果选择为false，那么在绘制一组图元时，如果其中某个图元和已绘制的图元有重叠部分，那么将跳过不绘制。
