高级元数据设计

通过语义层小节的学习，相信你已经对元数据文件的制作有了初步了解，其实元数据中除了可以做一些常规的设置外，还可以做一些高级设置，比如外键、假表层函数、子表等。在上一小节中讲述了高级设置的使用，本节将主要针对这些高级元数据设计做进一步介绍。

外键

在元数据中可以自定义外键。与数据库中的概念相似，DQL中，表的外键字段指向另一张表的主键，从而产生关联。

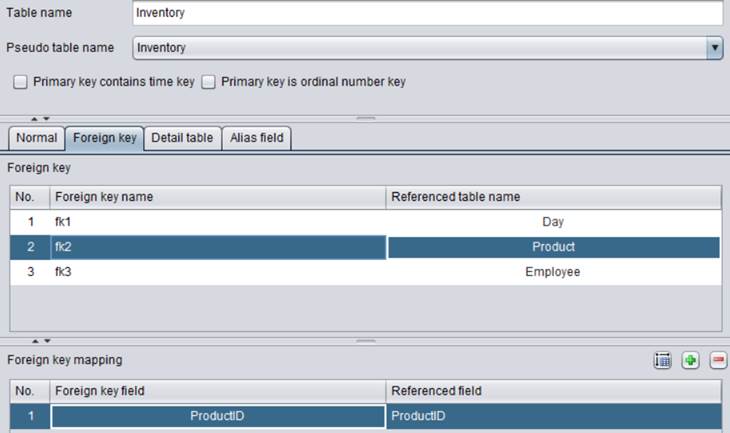

Foreign key name：外键的名称可以直接编辑，设定时不允许与本表的其它外键名称相同，否则引用外键时会产生错误；如果当前外键是由单外键字段组成的，那么外键名称通常可以不使用，而是用外键字段来代替；如果当前外键是由多个外键字段组合成的，那么在引用外键指向表的字段时，只能使用Foreign key name，如上图中fk1、fk2和fk3均为外键名称，选中外键的外键名称是fk2。

Referenced table name：外键所指向的表名，当指向表的主键唯一且非外键时，那么这个表称为维表，简称维，如上图所示的维是：Product。

Referenced field：外键指向表的主键，如上图所示的引用字段是：ProductID，即ProductID是Product表的主键。

Foreign key filed：当前表的字段，和引用字段一一对应，如上图中所示Inventory表的外键字段是：ProductID



在DQL中，外键字段和维字段的地位是完全一样的，可以把外键字段看成维字段。

任何表的主键都可以视为维字段。如果某个表的主键是外键，那么这个主键的维即为外键指向的维；如果主键并非外键，那么这个主键的维就是它本身。对于非主键的字段，只有当它是外键时才是维字段，字段的维即为外键指向的维。

举例：

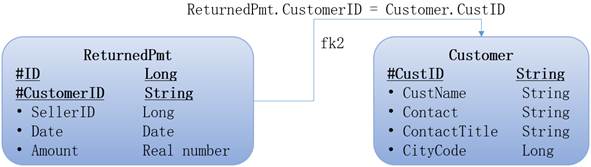

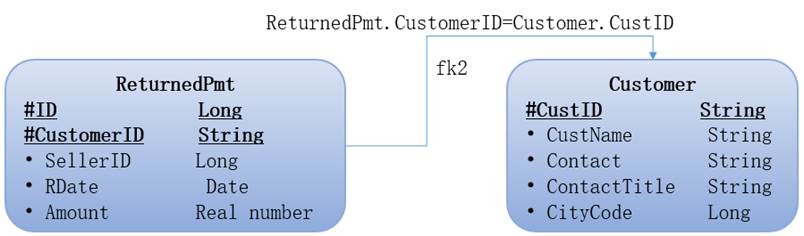

根据上图所示，“ReturnedPmt”表中的CustomerID字段指向“Customer”表的CustID字段，“ReturnedPmt”表与“Customer”表之间的数据关系为多对一的关系，其中的相关概念描述如下：

外键字段：“ReturnedPmt”表的CustomerID字段

维表：“Customer”表

引用字段：“Customer”表的主键CustID字段



写DQL的时候，可以像引用属性一样引用外键表的字段，比如：SELECT CustomerID.CustName,Date,Amount FROM ReturnedPmt，这里CustomerID.CustName引用的是CustomerID指向的“Customer”表的CustName字段。



知识点：

1) 对于单一字段形成的外键，在使用DQL时，可以用外键字段.外键表的字段名的方式来直接使用。

2) 对于多字段组成的外键，在使用DQL时，可以用外键名称.外键表的字段名的方式来直接使用。

3) 使用外键名称.外键表的字段名方式引用，既可用于多字段组成的外键，也可用于单一字段形成的外键情况。

层函数

通过使用层函数，可灵活定义多维度的层次结构，如时间维度的 “年、年月、日”，地理维度的 “国家、省、市” 等，使用户能够在不同粒度上分析数据。这类层次结构在元数据编辑设计器中只需一次定义，即可在多处复用，极大提升了数据分析的灵活性。

在元数据定义中，当表间的外键关系设定之后，系统会根据外键设定中产生的维信息，自动生成维的相关定义。然后可以在元数据的维和层页面里，定义这几个维度间的计算关系。



当表中函数的参数为某个维度，且返回的维度与原维度不同时，该函数称为层函数。通过定义维的各个层次关系，使用户能够在不同的粒度上观察数据。

对于层次结构的定义，通常有几个维度就定义几张表（或假表）。例如，地理维度可拆分为 “地区表、省表、城市表” 三张表，分别对应 “地区、省、市” 三个层级。业务表中的字段需与对应层级的表建立关联，比如：若业务表存储 “市” 级数据，字段需关联 “市表”；若存储 “地区” 级数据，字段需关联 “地区表”。

以demo.glmd中的Province（省表）、Area（地区表）、City（城市表）为例，表结构及数据内容如下：

使用以上三个表定义层次：

City:

Province:

Area:

说明：

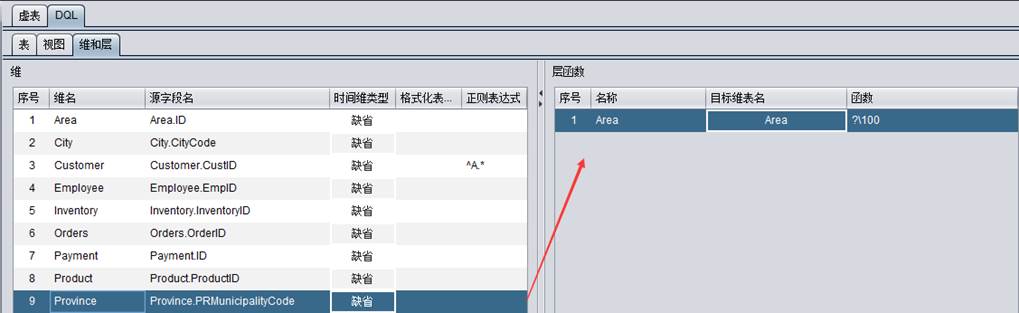

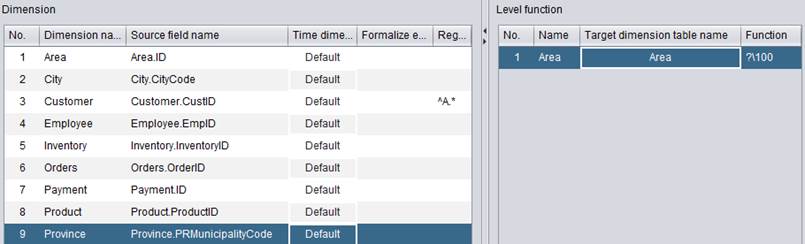

1) 在层间计算式中用?表示源字段表，比如以下设置表示“Area”维Area字段的值可以由“Province”维的PRMunicipalityCode字段通过表达式?/100计算而来：

定义好层结构后，就可以在DQL中直接使用定义中的任何结构，比如：

在Customer表CityCode是个数值型字段，在Customer表的外键定义中，我们将“Customer”表的字段CityCode与“City”表的字段City建立外键关系，如下图：

这样，我们就可以在DQL中获得CityCode的省、地区等信息了，如CityCode#Province，得到CityCode的省，CityCode#Area就得到了CityCode的地区：

DQL: SELECT CustID,CustName,Contact,ContactTitle,CityCode,CityCode#Province Province,CityCode#Area Area FROM Customer

DQL: SELECT count(CustID) CustNumber ON Area FROM Customer BY  CityCode#Area

DQL: SELECT count(CustID) CustNumber ON Province FROM Customer BY  CityCode#Province

知识点：

1）维中的表达式使用dql标准函数语法，层中的表达式使用spl表达式语法。

假表

假表是一种虚拟的单字段无记录表，可以视为普通表来使用，主要用于在无实体表的场景下定义维度层次，如时间维度通常没有实体表，此时就可以通过假表实现。

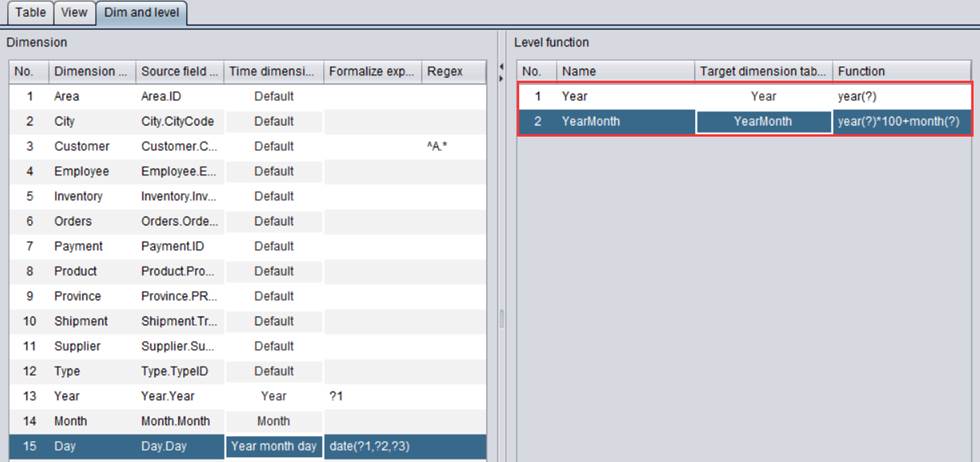

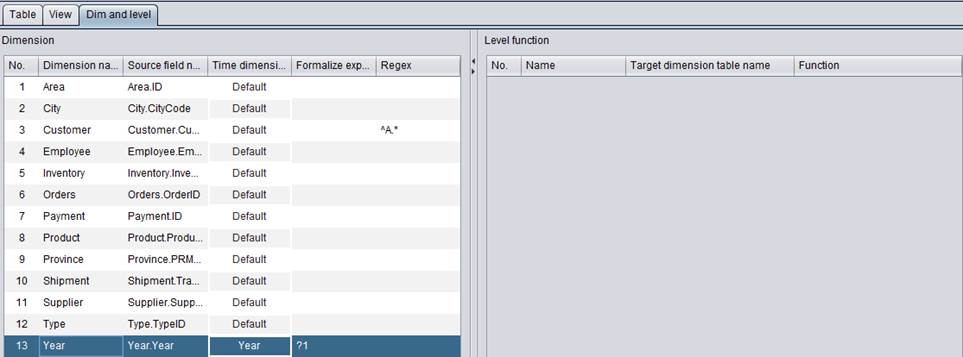

以demo.glmd中通过date、year、ymonth三张假表定义的日期层次为例：







说明：

1)  系统已为日期维度预定义常用层函数：

datetime	日期时间维度
date	日期维度，年月日
time	时间维度分量，总是精确到秒
year	年
season	季
month	月
day	日
mday	月日
week	星期几，1表示星期天
yseason	带有年的季
ymonth	带有年的月
weeks	总第几周
yweeks	当前的第几周
sweeks	当季的第几周
mweeks	当月的第几周
hour	小时
minute	分钟

2) 层间计算式也可以理解为从细向粗计算。比如“date”维，只能从年月日算出年，不能从年算出年月日。

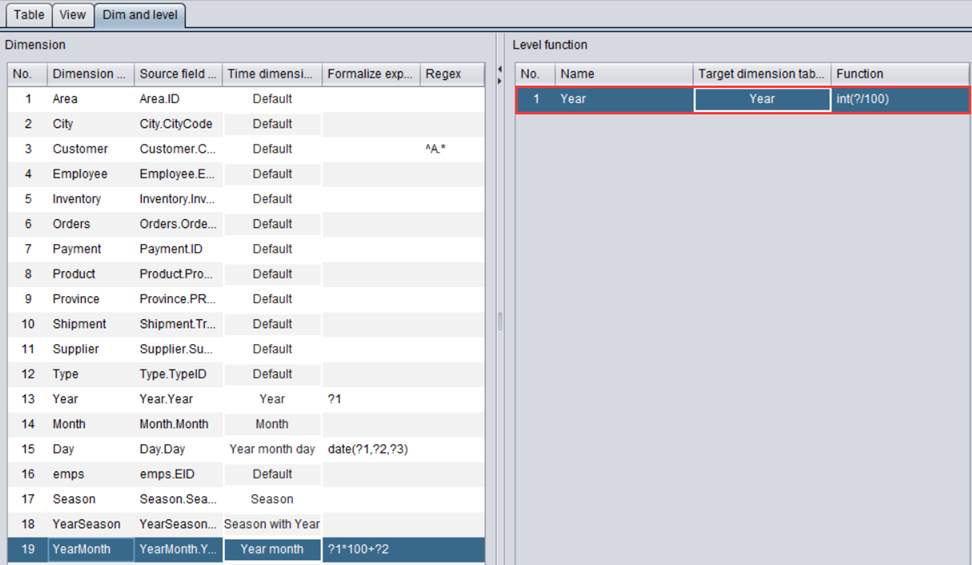

3) 目标维可分别通过多个源维进行换算。比如“year”维，可能是从年月日聚集到年，也可能从年月聚集到年，因此，对于“year”维，就要定义两个层间计算式，分别从“date”表的日期和“ymonth”表的年月计算而来。

接下来可以在DQL中直接使用定义定义好的日期层函数，如下例：

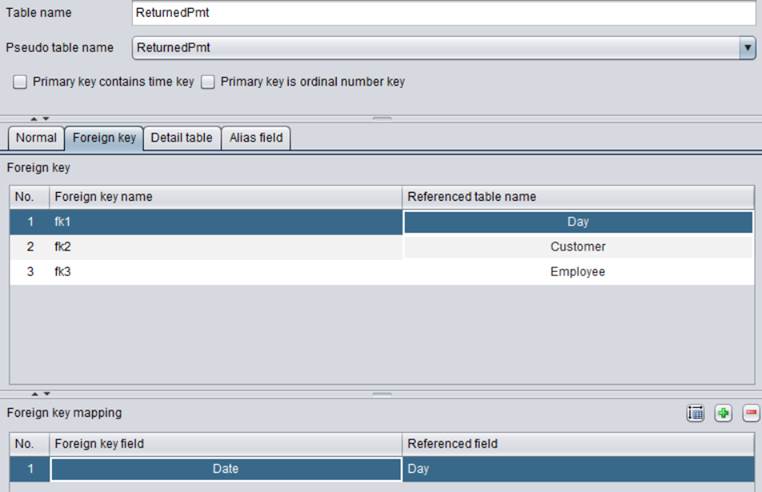

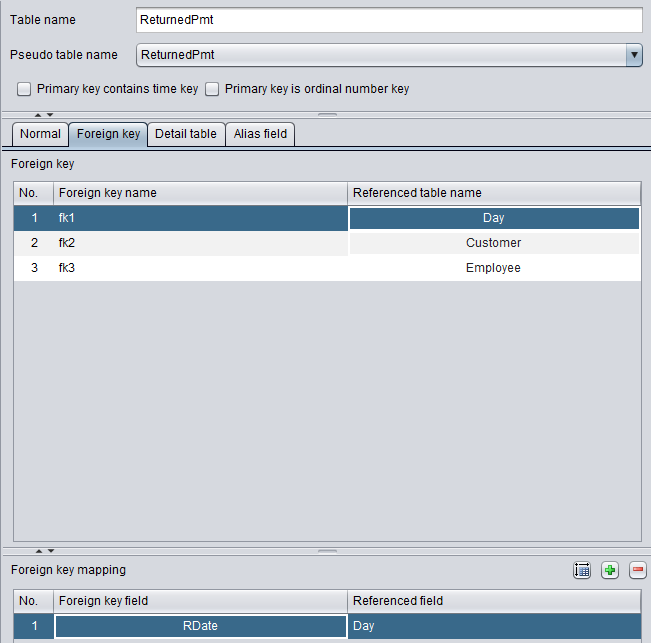

ReturnedPmt表中RDate是个日期类型，在ReturnedPmt表的外键定义中，我们将“ReturnedPmt”表的字段RDate与“date”表的字段date建立外键关系，如下图：



这样，我们就可以在DQL中获得RDate的年、月等信息了，如RDate#year，得到RDate的年份，RDate#ymonth就得到了RDate的年月

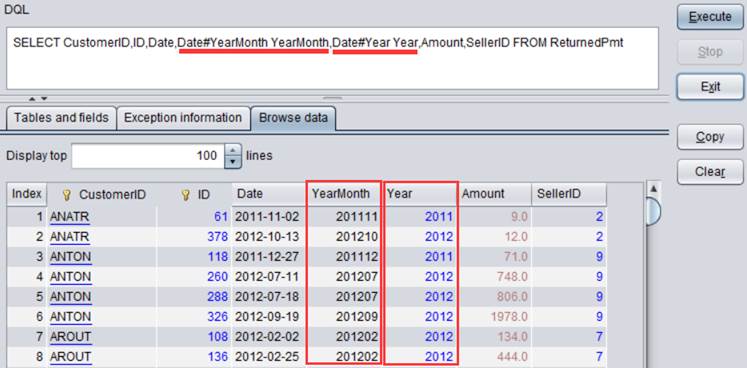

DQL: SELECT CustomerID,ID,RDate,RDate#ymonth YearMonth,RDate#year Year,Amount,SellerID FROM ReturnedPmt

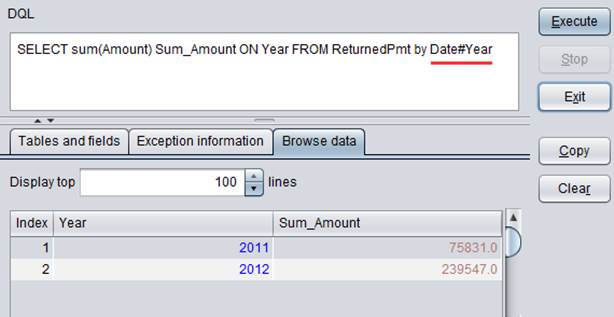

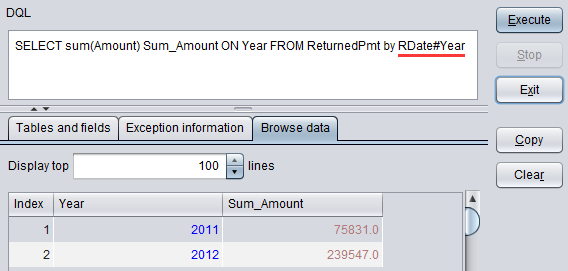

DQL: SELECT sum(Amount) Sum_Amount ON year FROM ReturnedPmt by RDate#year

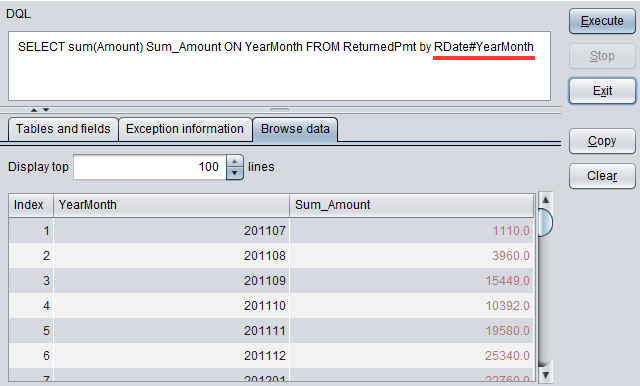

DQL: SELECT sum(Amount) Sum_Amount ON ymonth FROM ReturnedPmt by RDate#ymonth



子表

在元数据中，当A表中有多个主键时，对部分主键字段添加外键后，在外键对应的主表中会自动将A表做为子表列出。

部分主键字段构成外键指向的表是主表；单字段主键的层函数的维表是主表；主表的主表是主表；同维表的主表是主表；主表的同维表是主表。

注意：要求主子表的主键按次序对应，主子表还要求按主键有序。子表外键必须关联主表主键字段。

例如：



CustID为Customer表中的主键字段，ReturnedPmt中CustomerID和ID为主键字段，ReturnedPmt的CustomerID外键指向Customer表的CustID。

ReturnedPmt中外键设置如下：



在Customer表中会自动添加子表ReturnedPmt，如下：

伪字段

通过设定主键和外键，使得表与表相互关联。根据外键关联，可以获得Customer表以及与Customer表同维的VIPCustomer等表的信息。通过Employee表的外键关联，可以获得City表的信息，等等。

表的外键，同维表的外键，广义外键关联表的外键，通称为广义外键，另外，广义外键的层函数也是一种广义外键。

表的字段，同维表的字段，广义外键关联表的字段，广义字段的层函数通称为广义字段。

用广义字段定义的表达式，通称为伪字段，按普通字段处理，但不作为外键。



通过在元数据中设定伪字段，可以命名一些常用的广义字段，可以使得对它们的查询语句更为精简方便。例如：



如果在ReturnedPmt中定义广义字段VIPCustomer_End结束如下：



伪字段可以相当于普通字段使用，如查询的DQL可以写成：SELECT VIPCustomer_End FROM ReturnedPmt，而不必写为SELECT CustomerID.EndTime#ymonth FROM ReturnedPmt。

注意：伪字段是用宏替换方式实现的，不能再使用层函数。
